PROCESSING EXAMPLE
加工事例

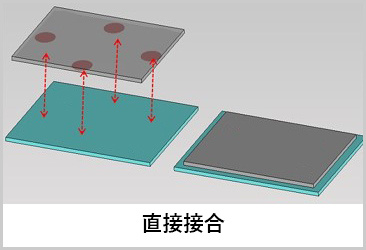

金属＋樹脂の一体化
かしめるため、樹脂の突起構造が必要。
フラットな部材をそのまま接合。
| 製品名 | 金属＋樹脂の一体化 | 業界 | 民生電気製品, 産業電気製品, 輸送・宇宙, 電池, 医療機器, 住宅設備・建材 |
|---|---|---|---|
| 樹脂材質 | PPS(ポリフェニレンサルファイド) | 金属材質 | AL(アルミニウム) |
| 用途 | 機能部品, 駆動部品, 構造部品, 意匠部品 | 表面処理方式 | レーザー処理 |
| 接合方式 | 加熱圧着直接接合「ALTIM®」 | 製品付加特性 | 耐久性向上, 高意匠性, 小型化, 軽量化, 接合強度向上, 部品点数削減 |
当事例の特徴
金属と樹脂を後工程で熱カシメにて一体化しているケースがあります。
このような場合、熱カシメするための突起構造が必要となりますが、当社の「ALTIM®」なら、フラットな部材を直接接合できます。
金属部品の表面にレーザー処理を行い粗面化。加熱圧着によって樹脂と接合。
シンプルな構造で、見た目もスッキリとした一体化が可能です。
※治具などによる位置決めは必要となります。
当社の提供するサービス
「金属・樹脂 直接接合ラボ」では、当社の独自技術である加熱圧着直接接合「ALTIM®」により、金属と樹脂の接合を提案しています。
独自のレーザー技術が生み出すアンカー効果、濡れ性の向上で、高気密・高強度な接合を実現します。
【特徴】
◎高強度で耐久性に優れる。
◎防水性・気密性を高める密封構造を実現。
◎接着剤レスでVOCゼロを実現。
◎接着剤の選定工程・硬化時間不要で生産性を向上。
◎接合時の温度・加圧力の最適条件を数値化。
◎締結部材も不要で部品点数を削減。
樹脂・金属の接合に課題をお持ちでしたら、お気軽にご相談ください。
