【試験片】金属と熱可塑性樹脂との接合

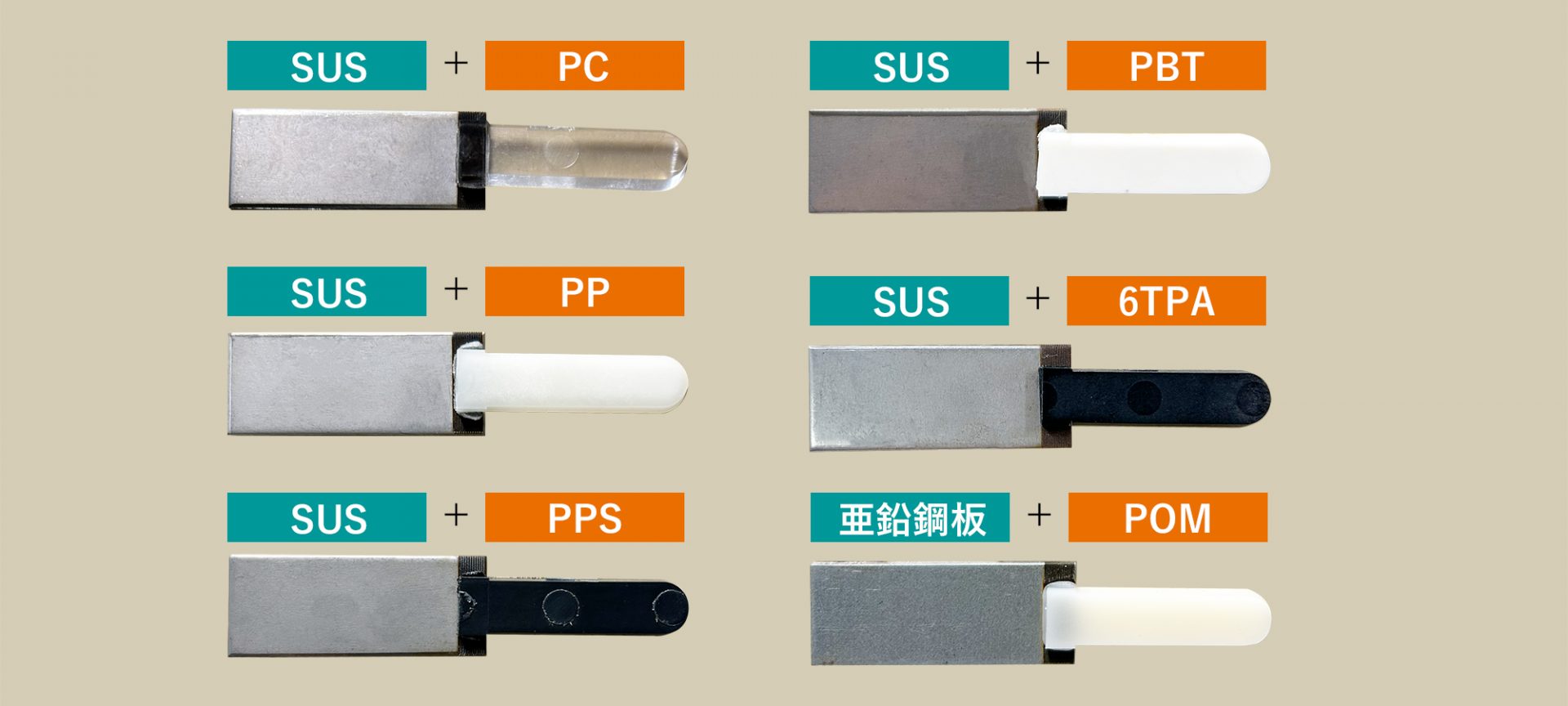

アルミ・銅と熱可塑性樹脂との接合サンプル
SUS・亜鉛鋼板と熱可塑性樹脂との接合サンプル
| 製品名 | 【試験片】金属と熱可塑性樹脂との接合 | 業界 | 民生電気製品, 産業電気製品, 輸送・宇宙, 電池, 医療機器, 住宅設備・建材, その他 |
|---|---|---|---|
| 樹脂材質 | PPS(ポリフェニレンサルファイド), PEEK(ポリエーテルエーテルケトン), POM(ポリアセタール), PBT(ポリブチレンテレフタレート), PA(ポリアミド、ナイロン), PC(ポリカーボネート), PP(ポリプロピレン), CFRTP(熱可塑性CFRP) | 金属材質 | Cu(銅), 各種金属, 各種メッキ, AL(アルミニウム), SUS(ステンレス) |
| 用途 | 駆動部品, 機能部品, 構造部品, 意匠部品 | 表面処理方式 | レーザー処理 |
| 接合方式 | 加熱圧着直接接合「ALTIM®」 | 製品付加特性 | 耐久性向上, 軽量化, 封止性向上, 接合強度向上, 部品点数削減 |
当事例の特徴
アルミ・銅・SUS・亜鉛鋼板に、PEEKやPPS・POMなどの熱可塑性樹脂を直接接合した試験片サンプルです。
加熱圧着直接接合「ALTIM®」は、さまざまな組み合わせで接合が可能です。
金属表面をレーザー照射し粗面化、それにより、微細な凹凸が形成されます。
金属の材質により、凹凸のパターンが異なります。この形状がアンカー効果として作用します。
次に、金属と樹脂を合わせて金属側を加熱。その熱で樹脂表層のみを溶かしながら加圧します。
こうすることで、金属表面の凹凸に樹脂が入り込みます。
その後、加圧を続けながら冷却、樹脂が固まり強固に接合します。
この工法により、樹脂は熱可塑性である必要があります。熱可塑性であれば、多くの樹脂に対応可能です。
お客様ご希望の金属と樹脂の接合につきましては、ぜひご相談ください。
さまざまな金属・樹脂で試作・検証いたします。
各種金属と熱可塑性樹脂との接合強度

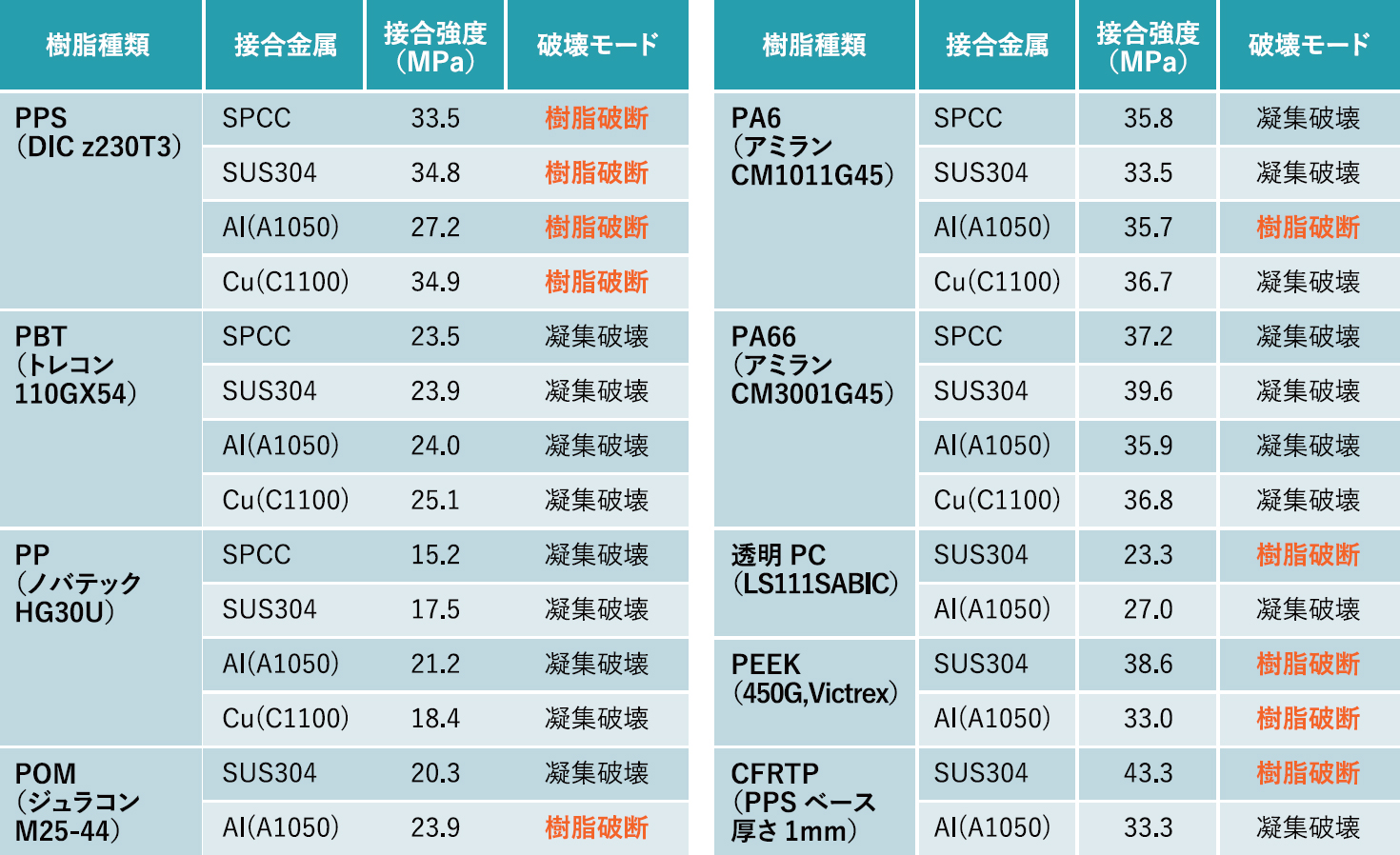

金属と樹脂の多くの組み合わせにおいて、接合強度25MPa以上を実現しています。
【測定条件】室内温度：25℃ 引張速度：10mm/min

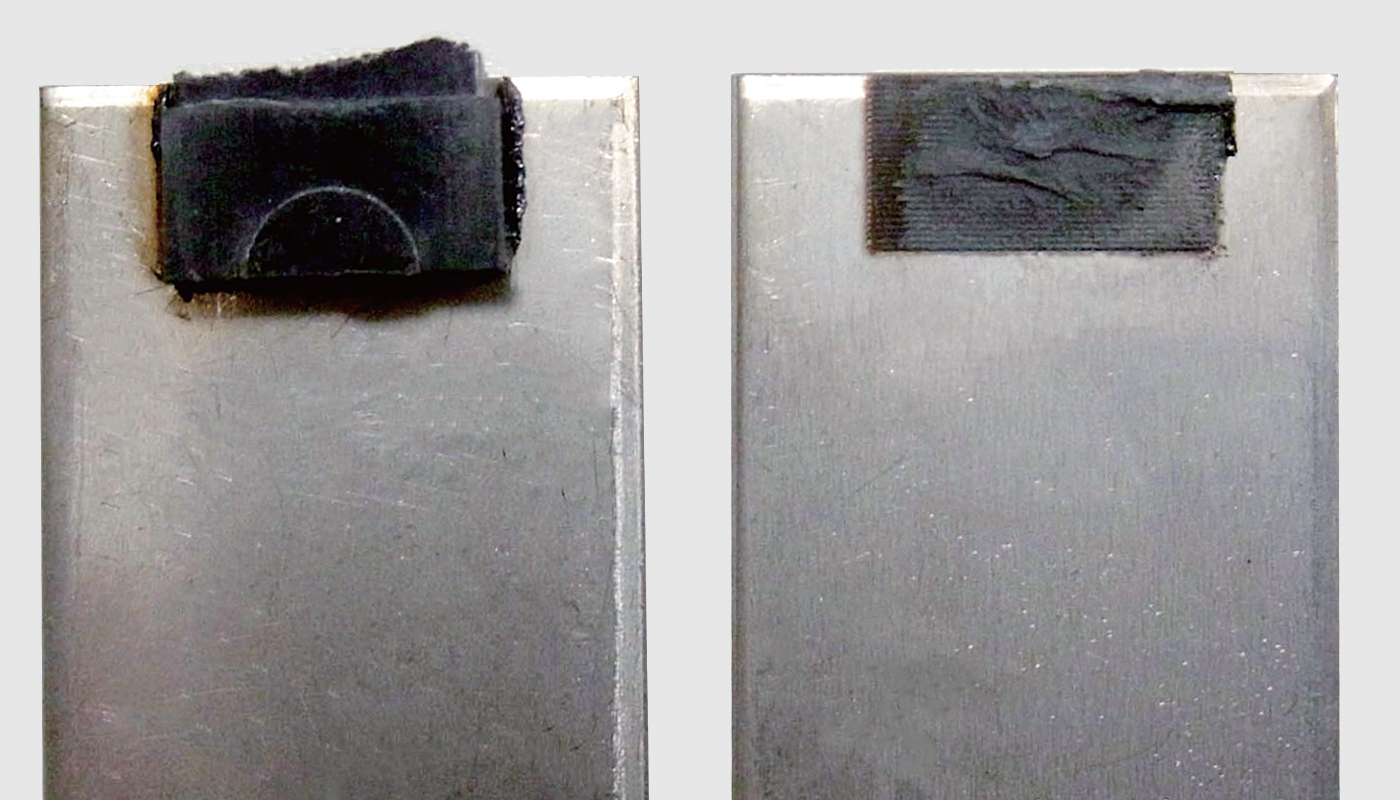

【強度測定破壊モード】左：樹脂破断 右：凝集破壊
【試験サンプル形状】
当社の提供するサービス
従来の接合方式の課題を解決する金属と樹脂の直接接合技術「ALTIM®」
「ALTIM®」とは、接着剤レス・リベットレスで、金属と樹脂をそのままピタッとくっつけることができる技術です。
睦月電機が開発した独自のレーザー技術と加熱圧着のノウハウにより、高気密・高強度な接合を実現しています。
【特徴】
◎高強度で耐久性に優れています。
◎防水性・気密性を高める密封構造を実現します。
◎部品点数やネジ止めの工数を削減し、軽量化を実現します。
◎材料削減と工数削減により、低コスト化を実現します。
◎接合の最適条件を数値化・作業工程を明確化できます。
◎工数削減・作業のシンプル化によって、生産性を向上します。
◎接着剤を使用しないため、VOCゼロを実現します。
【当社の強み】
◎長年にわたる精密プラスチック成形品づくりで培った、樹脂に関する知見とノウハウを活かし、課題解決につなげていきます。
◎レーザーによる表面処理から接合まで一貫加工。さらに、プラスチック成形から接合まで、トータルにご提案することができます。
