PROCESSING EXAMPLE

加工事例

スポット接合でも高強度

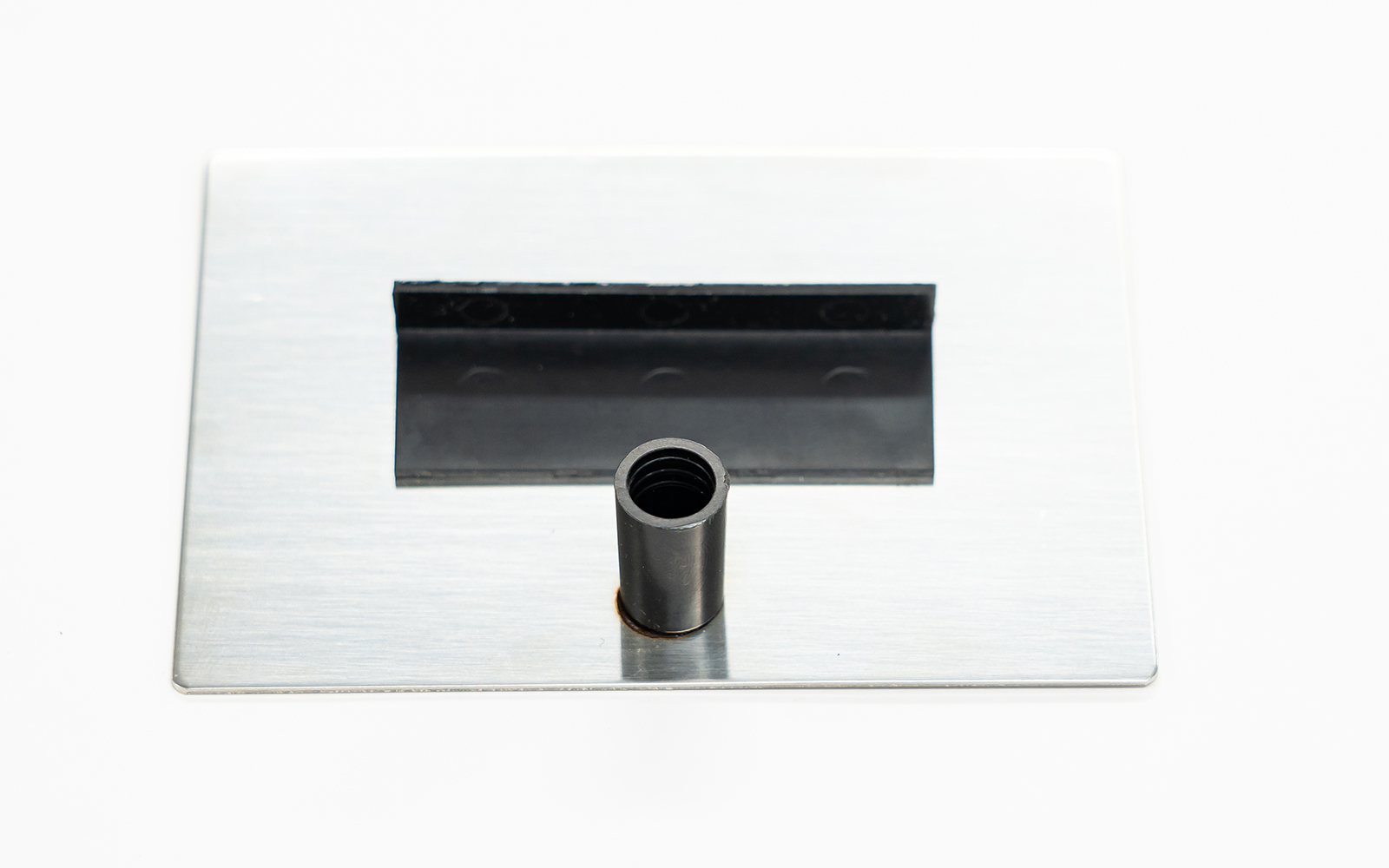

L字とボスの接合サンプル

ステンレスとPPS（ガラス入り）

製品名	スポット接合でも高強度	業界	民生電気製品, 産業電気製品, 住宅設備・建材
樹脂材質	PPS(ポリフェニレンサルファイド)	金属材質	SUS(ステンレス)
用途	意匠部品, 構造部品	表面処理方式	レーザー処理
接合方式	加熱圧着直接接合「ALTIM®」	製品付加特性	部品点数削減, 接合強度向上, 高意匠性

当事例の特徴

ステンレスとPPS（ガラス入り）の樹脂部品との接合事例です。
L字部品とボスを、「ALTIMアルティム®」で直接接合。
独自のレーザー技術と加熱圧着接合により、スポット接合でも強固で高気密な接合を実現します。

ステンレス板にスポットでレーザーを照射し、表面を粗面化。
樹脂との直接接合に適した凹凸形状を形成します。
ステンレス板に樹脂部品を合わせ、金属側を加熱。この熱により、樹脂の界面が溶け出します。
加圧しながら、凹凸形状に溶けた樹脂を沈み込ませ冷却。
これによって、金属と樹脂がアンカー効果で強固に噛み合い、高強度な異種材料接合が可能となります。

ネジ止めとは違い見た目もスッキリ。意匠性にも優れています。
母材が熱可塑性樹脂なら、ガラスフィラーや炭素繊維入りでも、高強度な接合が可能です。

当社の提供するサービス

従来の接合方式の課題を解決する金属と樹脂の直接接合技術「ALTIMアルティム®」

「ALTIMアルティム®」とは、接着剤レス・リベットレスで、金属と樹脂をそのままピタッとくっつけることができる技術です。

【特徴】
◎高強度で耐久性に優れています。
◎防水性・止水性・気密性・封止性を高めます。
◎部品点数やネジ止めの工数を削減し、軽量化を実現します。
◎材料削減と工数削減により、低コスト化を実現します。
◎接合の最適条件を数値化・作業工程を明確化できます。
◎工数削減・作業のシンプル化によって、生産性を向上します。
◎接着剤を使用しないため、VOCゼロを実現します。

金属と樹脂の接着・接合でお悩みをお持ちのお客様は、お気軽にご相談ください。
また、組み合わせたい金属と樹脂がございましたら、ぜひお問い合わせください。
試験片作成も承っております。
