PROCESSING EXAMPLE

加工事例

【水冷式ヒートシンク】コスト最適化・軽量化・信頼性向上

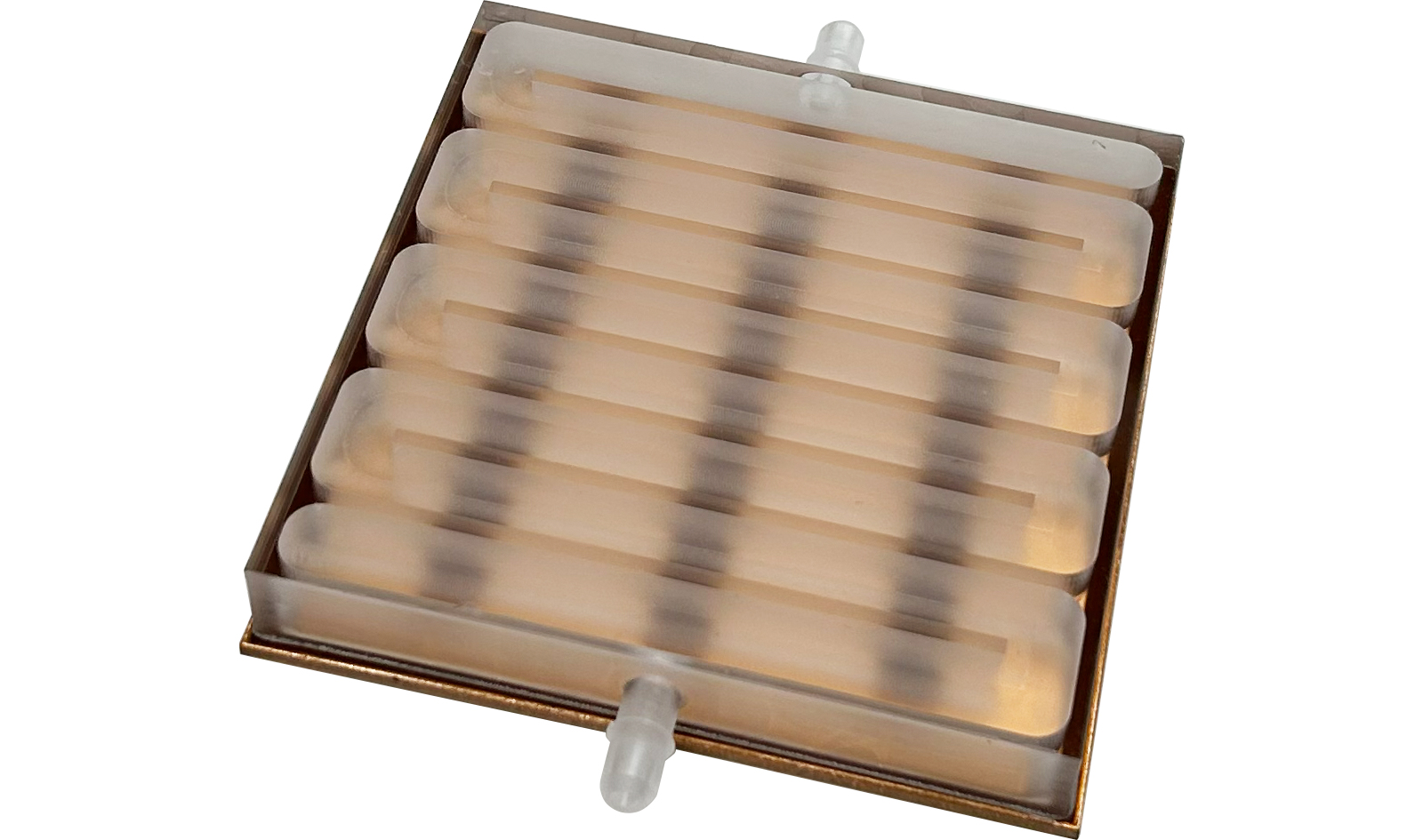

水冷式ヒートシンクの接合サンプル。

金属と樹脂のハイブリッド構造に。

製品名	【水冷式ヒートシンク】コスト最適化・軽量化・信頼性向上	業界	民生電気製品, 産業電気製品
樹脂材質	ABS(アクリロニトリル・ブタジエン・スチレン), PEEK(ポリエーテルエーテルケトン), POM(ポリアセタール), PBT(ポリブチレンテレフタレート), PA(ポリアミド、ナイロン), PPS(ポリフェニレンサルファイド), PC(ポリカーボネート), PP(ポリプロピレン), CFRTP(熱可塑性CFRP)	金属材質	Cu(銅), AL(アルミニウム), SUS(ステンレス)
用途	機能部品	表面処理方式	レーザー処理
接合方式	加熱圧着直接接合「ALTIM®」	製品付加特性	軽量化, 封止性向上, 部品点数削減

当事例の特徴

効率的な冷却や熱対策に向けた水冷式ヒートシンクの提案事例です。
金属と樹脂のハイブリッド構造によって、コスト最適化や軽量化を狙うことができます。
しかし、異種材料のため、接合部分の気密性が非常に重要となります。

「ALTIMアルティム®」は、このような気密性が必要となる水冷式にも対応できる技術です。
独自のレーザー技術と加熱圧着接合により、強固で高気密な接合を実現します。

粗面化した金属プレートと樹脂ケースを合わせ、金属プレートを加熱。
この熱により、樹脂の界面が溶け出します。加圧しながら金属粗面に溶けた樹脂を沈み込ませ冷却。
これによって、金属と樹脂の界面が強固に噛み合い、水冷式でも液漏れを防ぐ水冷部品ができあがります。

アルミ・ステンレス・銅・鉄など、各種金属と熱可塑性樹脂を接合することができる「ALTIMアルティム®」。
空冷式では間に合わず、水冷式での冷却を採用する場合も、パッキンレスで金属と樹脂を接合することが可能です。

当社の提供するサービス

従来の接合方式の課題を解決する金属と樹脂の直接接合技術「ALTIMアルティム®」

「ALTIMアルティム®」とは、接着剤レス・リベットレスで、金属と樹脂をそのままピタッとくっつけることができる技術です。

【特徴】
◎高強度で耐久性に優れています。
◎防水性・止水性・気密性・封止性を高めます。
◎部品点数やネジ止めの工数を削減し、軽量化を実現します。
◎材料削減と工数削減により、低コスト化を実現します。
◎接合の最適条件を数値化・作業工程を明確化できます。
◎工数削減・作業のシンプル化によって、生産性を向上します。
◎接着剤を使用しないため、VOCゼロを実現します。

金属と樹脂の接着・接合でお悩みをお持ちのお客様は、お気軽にご相談ください。
また、組み合わせたい金属と樹脂がございましたら、ぜひお問い合わせください。
試験片作成も承っております。
